破碎設備
您所在的位置:

復合式破碎機

  • 所屬分類:破碎設備
  • 簡介: 復合式破碎機/復合破碎機產品介紹 復合式破碎機PCL立式復合式破碎機廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原...
詳細描述Detailed description
內容

復合式破碎機/復合破碎機產品介紹

復合式破碎機PCL立式復合式破碎機廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制砂生產線、石料生產線以及各種冶金礦渣的破碎中更是得到普遍使用。與其它類型的破碎機相比破碎率比度較大,出料粒度可以任意調節,不受襯板磨損、板錘的影響;無篩條設置,破碎含泥量大、水分含量高的物料時不容易堵塞;采用彈性調節機構,進入破碎腔內的不可破碎物可自動排出,不會(huì )造成設備損壞;軸承水平布置,壽命長,可以破碎溫度高的物料(如水泥熟料)。立軸式破碎機由于構造簡單、耗能少、維修方便、出料粒度又能滿足一定的需求,故有一定的需求市場。立軸式破碎機可分為立軸錘式破碎機、立軸反擊式破碎機、立軸復合式破碎機和立軸沖擊式破碎機,立軸破碎機的發明最初是受錘式破碎機的啟示,把主軸豎起來安裝,這樣筒體就可以制成圓形 ,四周安裝襯板以保護筒體,而筒體制作簡單,因是圓形,其受力情況很好,故先問世的是立軸錘式破碎機,后來其他幾種都是在立軸錘式破碎機基礎上的衍生物。源通復合破碎機宣.jpg

復合式破碎機用途

PFL系列立式復合破碎機,是根據市場需要,在吸取國內外好西碎設備的基礎上,研制成功的一種直通式可調西碎設備。該設備可廣泛用于:水泥、耐火材料、建材及人工制砂行業,對石灰石、河卵石、白云石、高爐渣、煤礦石、耐火材料等中硬度石料的西碎作業。特別適用于人工造砂和公路路面用石料的加工破碎。

復合式破碎機工作原理

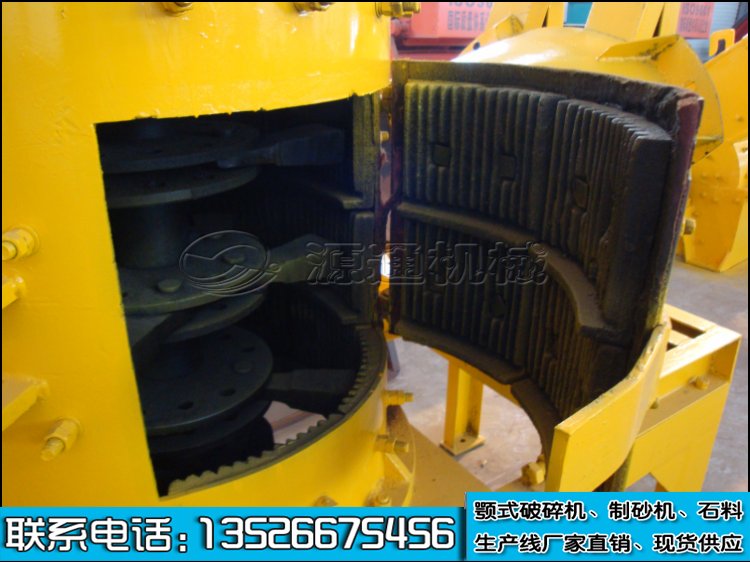

主軸通過向心 調正滾動軸承安裝在機體上,其軸向力由球面滾珠推力軸承承受,主軸上一般用鍵聯接 若干排錘架,錘架上裝有錘頭。立軸反擊式一般只有兩排錘,中間有隔盤,把破碎機分成上 下兩個破碎腔,即破碎腔和擠壓破碎腔。所要破碎的物料由機器上部垂直落入高速旋轉的葉輪內,在高速離心力的作用下,與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎,筒體內壁裝有斜形齒的反擊板。塊狀物料由進料口 進入第一破碎腔落到錘架上,被高速旋轉的轉子加速,使物料獲得足夠的動能,在離心力的 作用下,飛向周邊,撞擊在筒體的反擊板上,被沖擊破碎及反彈,又被高速旋轉的板錘撞擊粉碎。部分物料與高速旋轉的轉子一起作回轉運動,在回轉運動中,物料相互碰撞,擠壓后 而被進一步粉碎后自然下落到隔盤上,在落到第二排錘架上,再次發生上述沖擊、撞擊、擠壓,該機是屬通過式粉碎。物料在互相撞擊后,又會(huì )在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎,從下部直通排出,形成閉路多次循環,由篩分設備控制達到所要求的成品粒度。

復合式破碎機性能特點

復合式破碎機具有細碎、粗磨功能,受物料水分含量影響小,含水份可達8%左右,復合破碎機結構簡單合理、運行成本低,利用石打石原理,磨損小。還有工作噪聲低于75分貝(db級),粉塵污染少。 適合破碎中硬、特硬物料。無篩條設備,含泥量大的物料不會(huì )堵塞,不可破碎物進入機體可自動排出,不會(huì )造成設備的損失。該設備粉碎物料直流,生產效率高,結構獨特,運轉平穩,噪音低,維修方便,開啟工作倉門即可輕松更換易損件。破碎產品成立方體,堆積密度大,鐵污染極小,且破碎率高,節能,維修方便。

復合式破碎機安裝試車

1、該設備應安裝在水平的混凝土基礎上,用地腳螺栓固定。

2、安裝時應注意主機體與水平的垂直。

3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固,如有請進行緊固。

4、按設備的動力配置電源線和控制開關。

5、檢查完畢,進行空負荷試車,試車正常即可進行生產。

操作規程

1、開機前應檢查機體倉門是否閉緊,機器運轉期間嚴禁開門,以防發生危險。

2、破碎機必須空載啟動,待運轉正常后方可下料生產。

3、入料粒度要按規定要求,過大會(huì )造成設備損壞和產量低。

4、破碎過程中如發現異?,F象,即停車檢查,排除故障后再進行生產。

5、定期向轉動軸承部位加入潤滑油。

常見故障及排除方法


故障現象

排除方法

1

粒度細

錘頭多

減掉一層或兩層錘頭

2

粒度粗

皮帶松或轉速低

調緊皮帶,檢查電壓是否為380V

3

機體擺動

轉子離心力不平衡

更換新錘頭,或調整錘頭重量

歡迎咨詢源通機械復合式破碎機價格及相關信息!電話:037164127912 或QQ咨詢點擊這里給我發消息

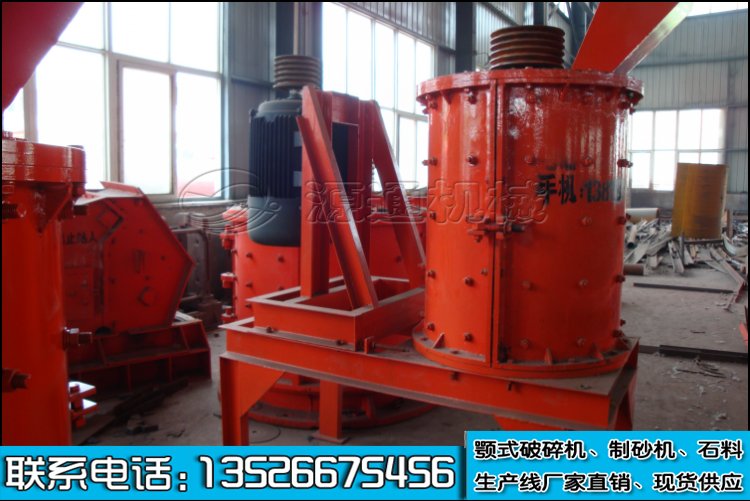

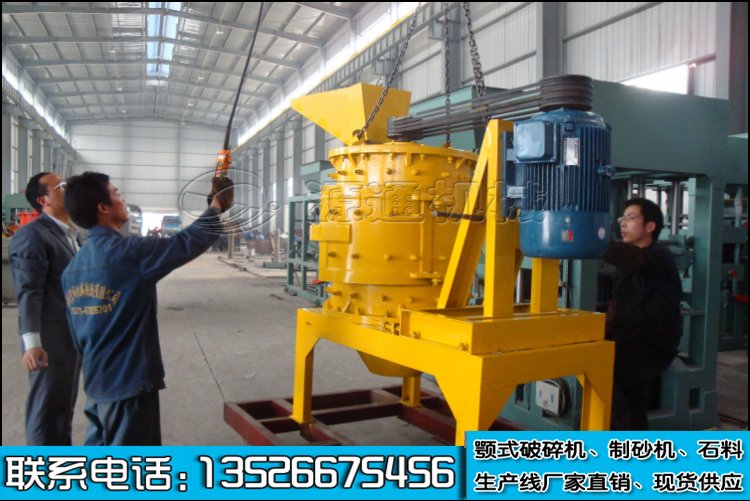

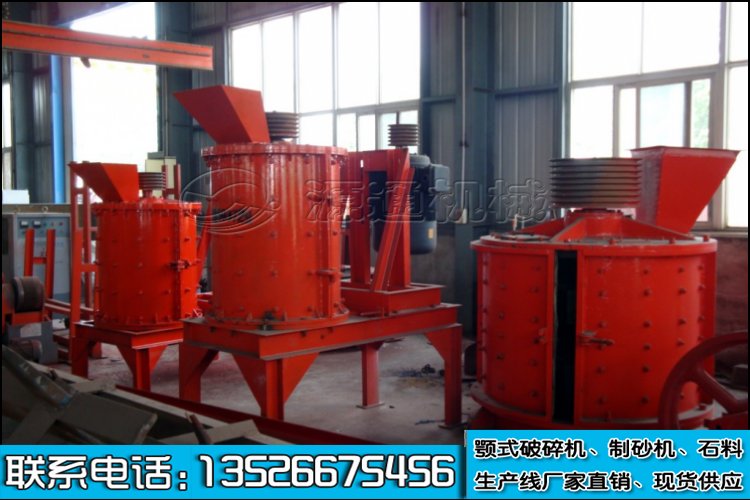

復合式破碎機圖片

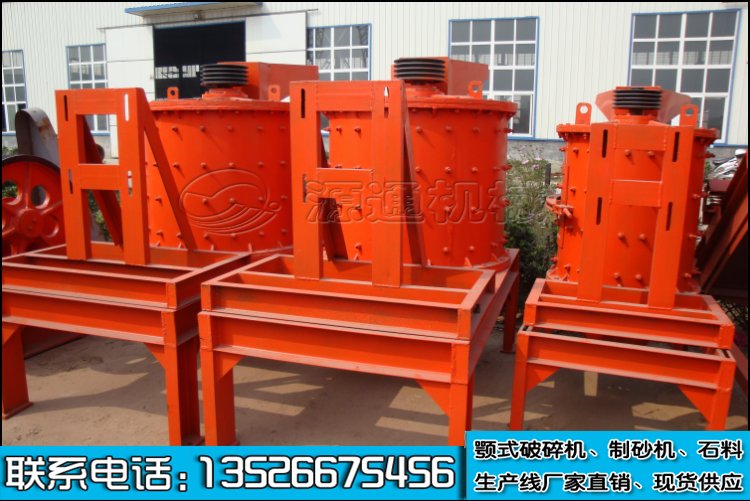

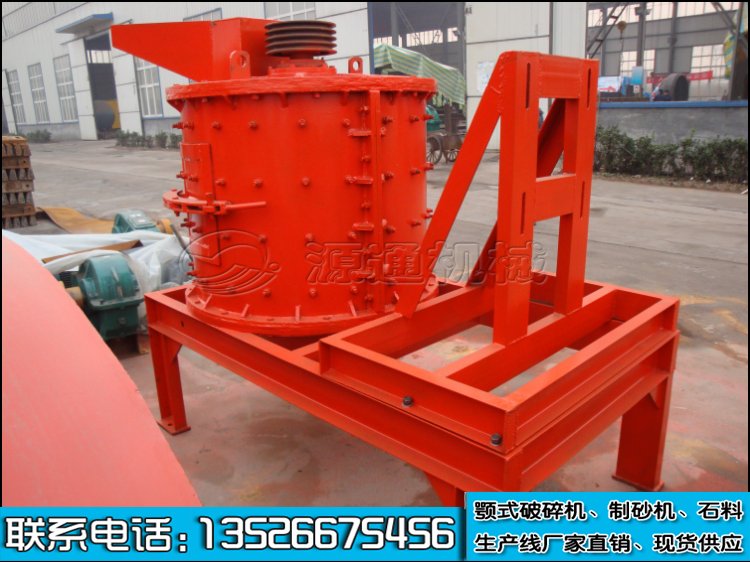

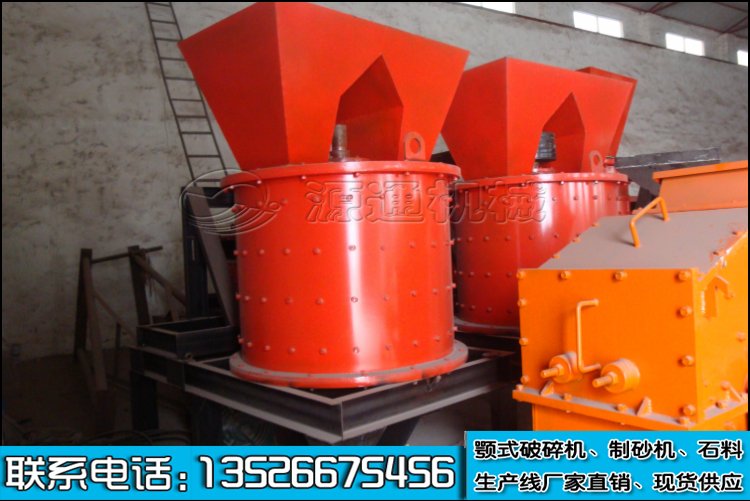

復合式破碎機

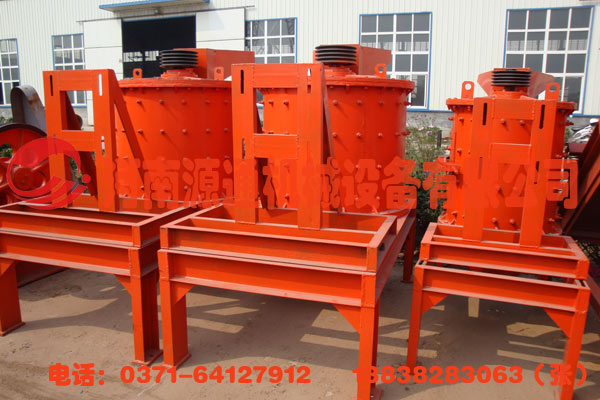

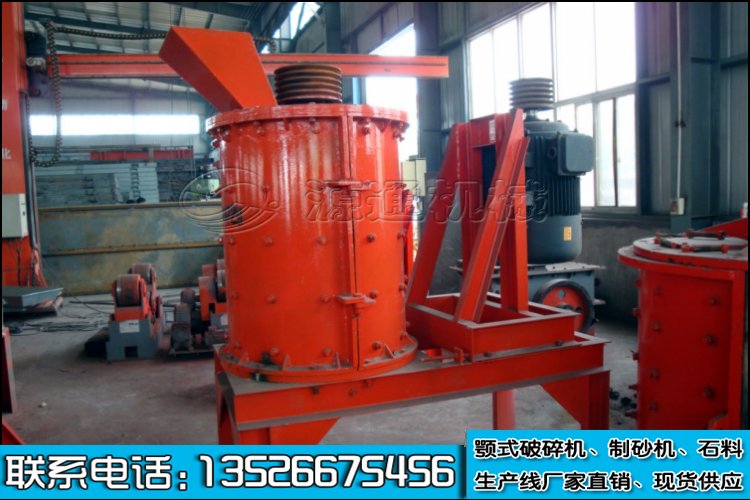

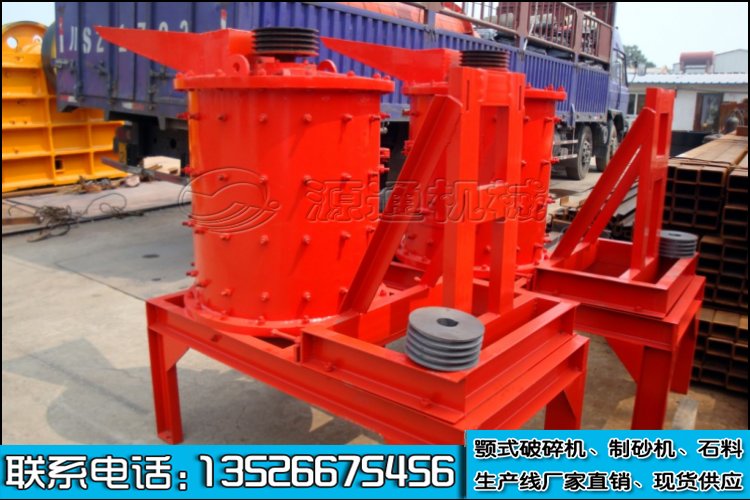

復合式破碎機

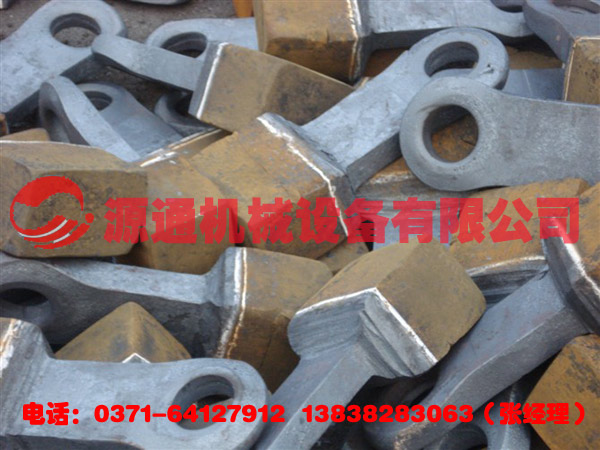

錘式破碎機合金錘頭

復合式破碎機錘頭

復合式破碎機技術參數
規格 PEL-800 PEL-1000 PEL-1250 PEL-1500 PEL-1750 PEL-2000
本文屬http://www.zzycm.cn原創(chuàng ),如轉載請保留出處
筒體直徑 800 1000 1250 1500 1750 2000
生產率(t/h) 10-20 20-40 40-70 70-100 90-130 100-160
給料粒度 <100 mm <120 mm <150 mm <180 mm <200 mm <220 mm
出料粒度 <3-5 60-90% <3-5 60-90% <3-5 60-90% <3-5 60-90% <3-5 60-90% <3-5 60-90%
主軸轉速(r/min) 934 769 530 495 424 370
電機功率 22-30 37 75 132 160 185
外形尺寸 2100x1200
x1700
2600x1400
x1900
2800x1600
x2100
3100x1900
x2200
3710x2360
x2390
4100x2660
x2620
