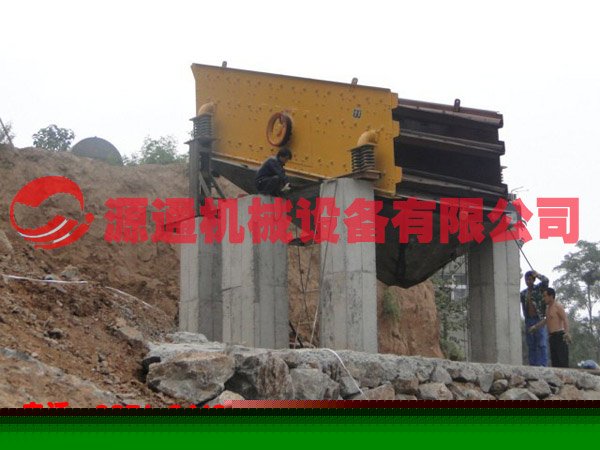

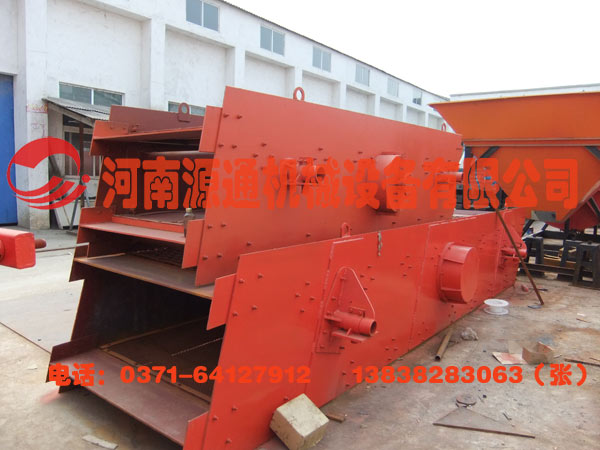

圓振動篩就是圓振篩,圓振動篩是一種多層數、做圓形運動、高效新型振動篩。圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過三角皮帶帶動旋轉,產生離心慣性力,迫使篩箱振動。源通機械圓振動篩適用于煤炭、冶金、礦山等部門作產品分級用,圓振篩機處理能力強,篩分效率高,具有技術參數合理,結構強度、剛度高,運轉可靠,噪音小,維修方便等特點。在石料生產線中,圓形振動篩用于篩分從反擊式破碎機里面出來的成品石料,可根據用戶需要的石料尺寸選用合適的篩子和增減篩子的層數。
圓振動篩的震源為勵振器、篩箱、隔振裝置、傳動裝置等部分組成,振動篩具有長方形的篩面,安裝在篩箱上,篩箱及篩面在振動器的作用下,產生圓形。橢圓形或者直線軌跡的振動,由于篩面的振動使篩面上的物料層松散并離開篩面拋起,使細粒度的透過料層下落并通過篩孔排出,并將卡在篩孔中的顆粒振起,除產生篩分作用外,且使物料向前運動。其軌跡具有圓形軌跡的慣性振動篩所以稱為圓振動篩,簡稱圓振篩。圓形振動篩采用結構簡單瓣形聯軸器和撓性盤聯軸器來傳動,克服了萬向聯軸器易損壞的缺陷; 振動器采用塊偏心式結構,結構簡單;篩箱、隔振可配套選擇給料箱,給料箱的應用增加振動篩的有效篩分面積,同時延長進料端篩網使用壽命;傳動部分增加了中間過渡軸承座,中間過渡軸承座的應用有效保護了電機,延長了電機使用壽命。電動機安裝在篩框的左側,也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
1、采用傾斜角結構、小振幅、高頻率,使設備篩選效率高。
2、激振力強,激振力采用塊偏心。
3、采用高強度螺栓將篩箱與篩子橫梁有效結合,運轉平穩。
4、圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,使用維修方便。
5、圓振動篩采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔。
6、圓振動篩采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。
7、對于難篩分物料可以使主軸反轉,從而使勵振力方向同物料運動方向相反,物料沿篩面運動速度降低,以提高篩分效率。
圓振動篩應在篩面沒有物料的情況下啟動,盡量避免帶料開機,篩機運轉平穩后才能給料。確保篩箱與料斗、料槽等一類非運動件之間應保持最小75MM的間隙。確保彈簧座與篩箱摩擦阻尼板之間有10MM的間隙。停機前應先停止給料,待剩余物料排除后再停機。工作過程中應經常觀察篩機運行情況,如發現運動不正?;虍?常聲響,應及時停機檢查,找出原因,排除故障。
歡迎咨詢源通機圓振動篩價格及相關信息!電話:037164127912 或QQ咨詢
型號 |
篩網 層數 |
篩網 面積 (m2) |
篩孔 尺寸 (mm) |
?進料 尺寸 (mm) |
處理 能力 (m3/h) |
振動 功率 (r/min) |
雙振 幅 (mm) |
電機 功率 (kw) |
篩面 傾角 (度) |
篩面 規格 (mm) |
總重量 (kg) |
外形尺寸 (長*寬*高)(mm) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 2500 | 3040×1840×800 |
3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 2850 | 3040×1840×1200 |
2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 3000 | 3390×1900×800 |
3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 3600 | 3537×1900×1200 |
2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 3600 | 4090×1900×800 |
3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4200 | 4400×1950×1200 |
2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 4890 | 4552×2250×900 |
3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5700 | 4552×2250×1600 |
2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 5330 | 5400×2250×1600 |
3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 5800 | 5400×2250×1700 |
2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 5980 | 5300×2200×860 |
3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6600 | 5752×2200×1600 |
2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 20 | 1800×4800 | 7080 | 6140×2470×1380 |
3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 20 | 1800×4800 | 7600 | 6140×2710×1780 |
2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 8150 | 6500×2600×1300 |
3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 20 | 1800×5400 | 8840 | 6960×2600×1630 |
2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 9780 | 7300×2950×2000 |
3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 10800 | 7300×2950×2000 |
2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 20 | 2400×6000 | 13600 | 7450×3230×1500 |
3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 37 | 20 | 2400×6000 | 15600 | 7450×3230×1910 |
